概 述

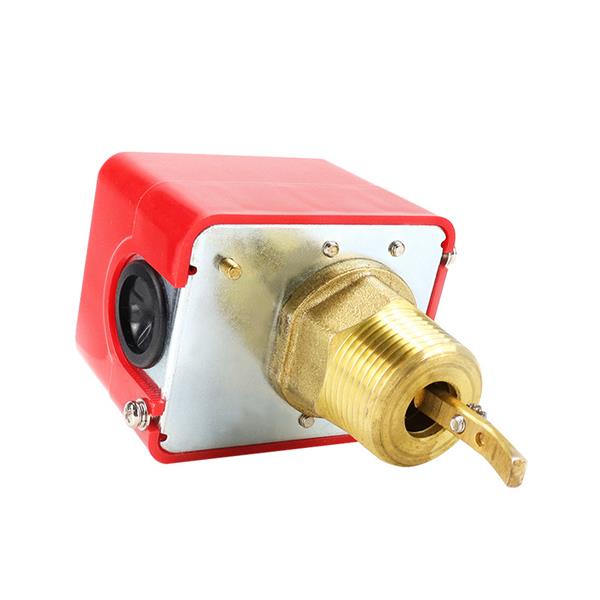

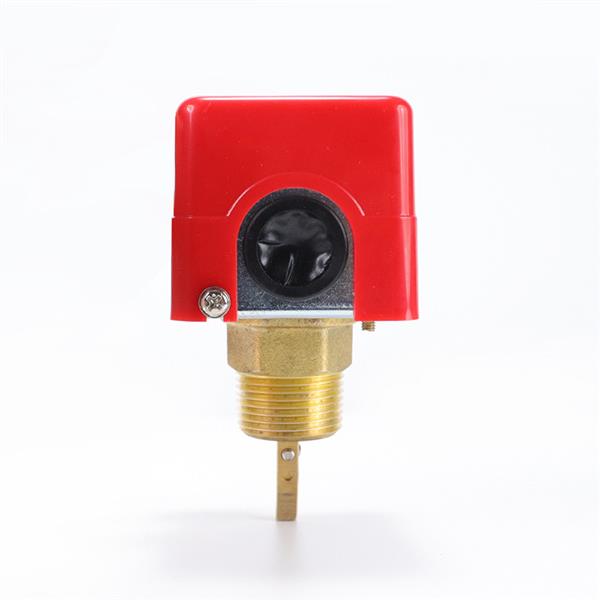

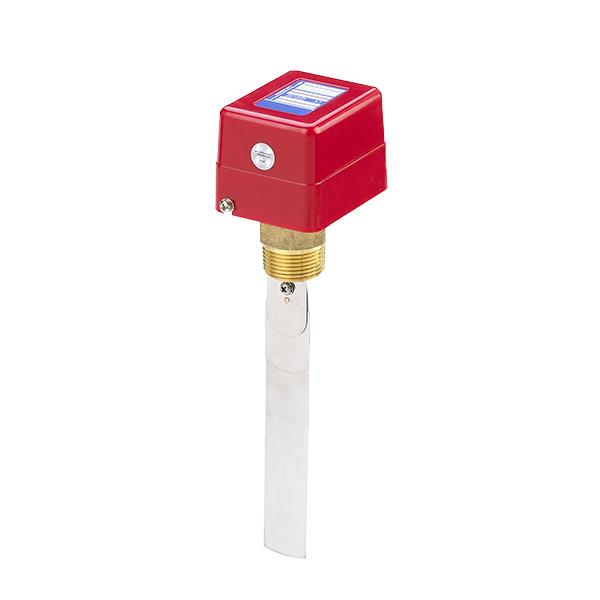

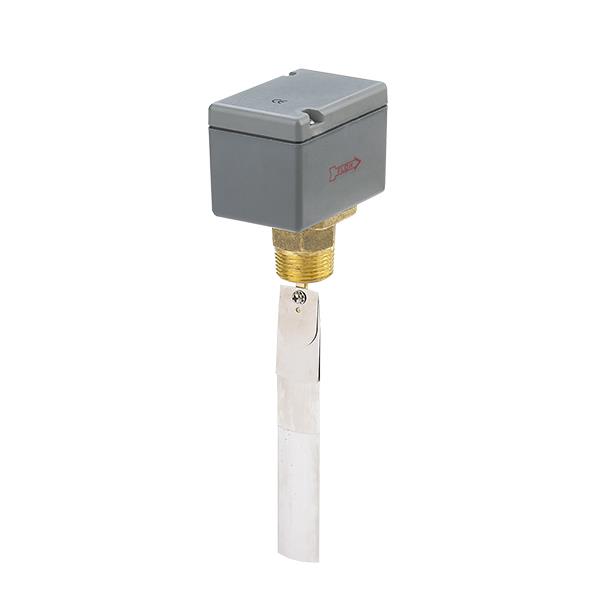

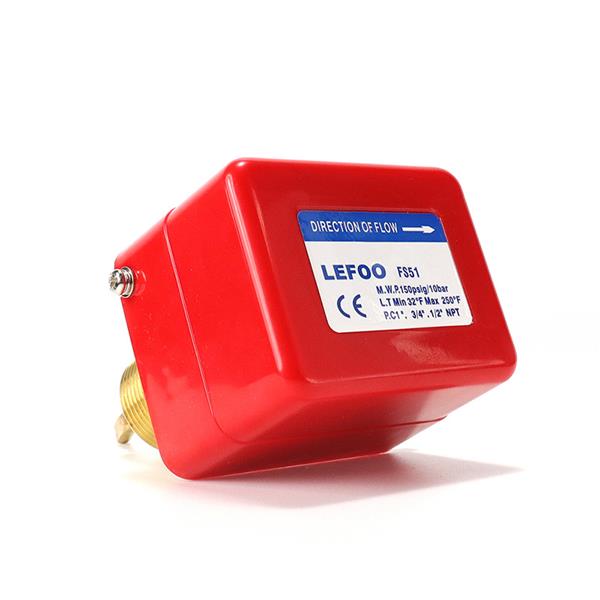

FS系列液體流量開關用于流經管道的液體流量變化，例如水、乙二醇或其他非危害性液體。當液體流量超過或低于設定的流量值時，其單刀雙擲開關觸點(SPDT)可使一個回路導通，而同時切斷另外一個回路。該流量開關通常使用在需要連鎖作用或'斷流’保護場所。
性能參數
|
電器負載 |
AC250V 10A |
|
最大工作壓力 |
10.34Bar |
|
流體溫度 |
0-120℃ |
|
環(huán)境溫度 |
0-60℃ |
|
波紋管壽命 |
500000次 |
|
防護標準 |
IP53 |
FS系列液體流量參數表
|
管徑(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
100* |
|
150* |
200* |
|
|
最小調整 |
流量增加 |
0.95 |
1.32 |
1.70 |
3.11 |
4.09 |
6.24 |
14.8 |
28.4 |
43.2 |
85.2 |
8.4 |
12.9 |
16.8 |
46.6 |
|
流量減少 |
0.57 |
0.84 |
1.14 |
2.16 |
2.84 |
4.32 |
11.4 |
22.9 |
35.9 |
72.7 |
6.13 |
9.31 |
12.26 |
38.6 |
|
|
最大調整 |
流量增加 |
2.0 |
3.02 |
4.36 |
6.6 |
7.84 |
12.0 |
29.1 |
55.6 |
85.2 |
172.6 |
13.4 |
26.8 |
32.7 |
94.26 |
|
流量減少 |
1.93 |
2.84 |
4.09 |
6.13 |
7.23 |
11.4 |
27.7 |
53.4 |
81.8 |
165.8 |
17.3 |
25.21 |
30.66 |
90.85 |
|
2.帶*數值為安裝全部4片葉片時的數值，不帶*為3片(1、2、3)時的數值；

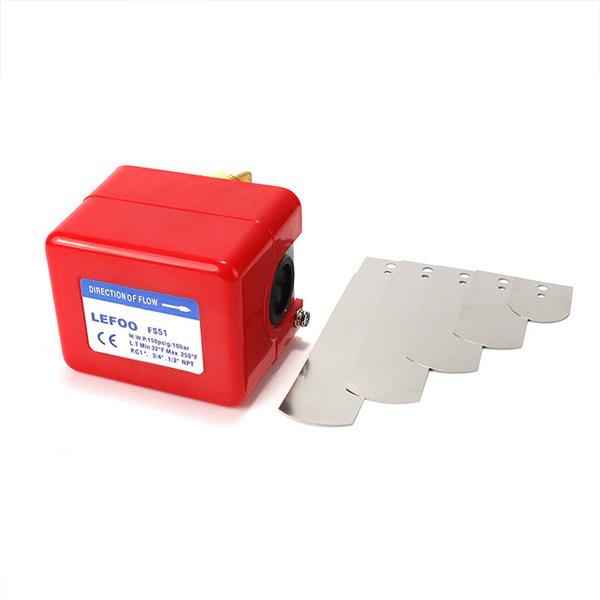

3.FS流量開關可根據所安裝總管線的流速，使用不同葉片。
安裝
1.上述流量數值供選擇參考；
2.帶*數值為安裝全部4片葉片時的數值，不帶*為3片(1、2、3)時的數值；
3.FS流量開關可根據所安裝總管線的流速，使用不同葉片。
